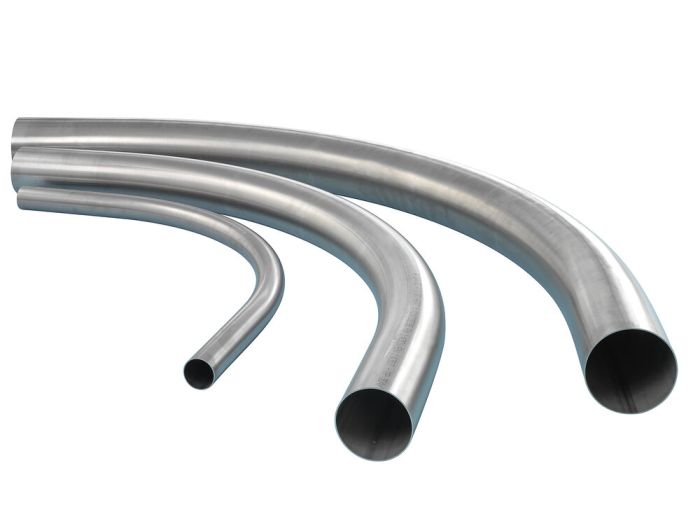

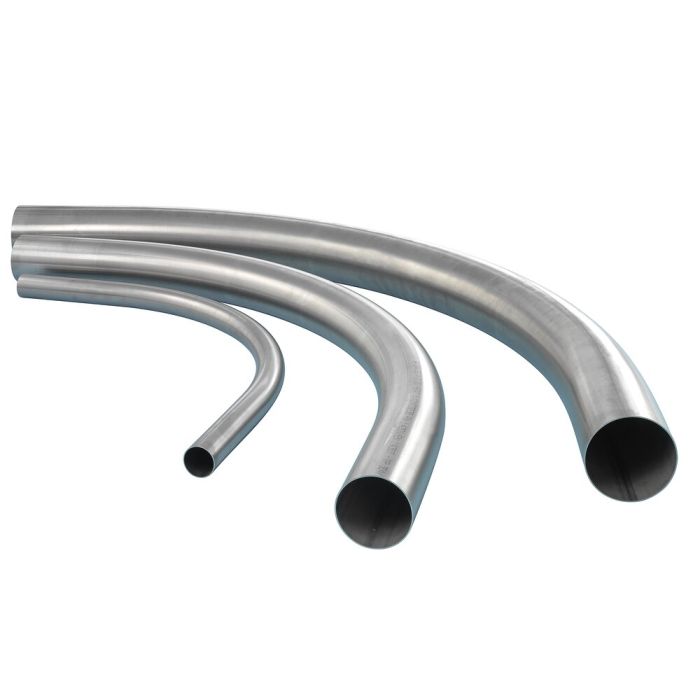

Rohrbogen Ø 100 x 1,50
Radius 1200 mm, 90°
mit je 200 mm Schenkelverlängerung
Edelstahlrohr geschweißt,
Werkstoff 1.4301
Durchmesser [mm] | 100.00 |
---|---|
Wandstärke [mm] | 1.50 |
Radius [mm] | 1200.00 |
Winkel [°] | 90.0 |
Schenkelverlängerung (kurze Seite) [mm] | 200.0 |
Schenkelverlängerung (lange Seite) [mm] | 200.0 |
Werkstoff | 1.4301 (AISI 304) |
Schweißnaht | lasergeschweißt |
Norm | EN 10217-7 |
Toleranz (Norm) | ISO 1127 / D3-T3 |
HVA-Niro® | no |
