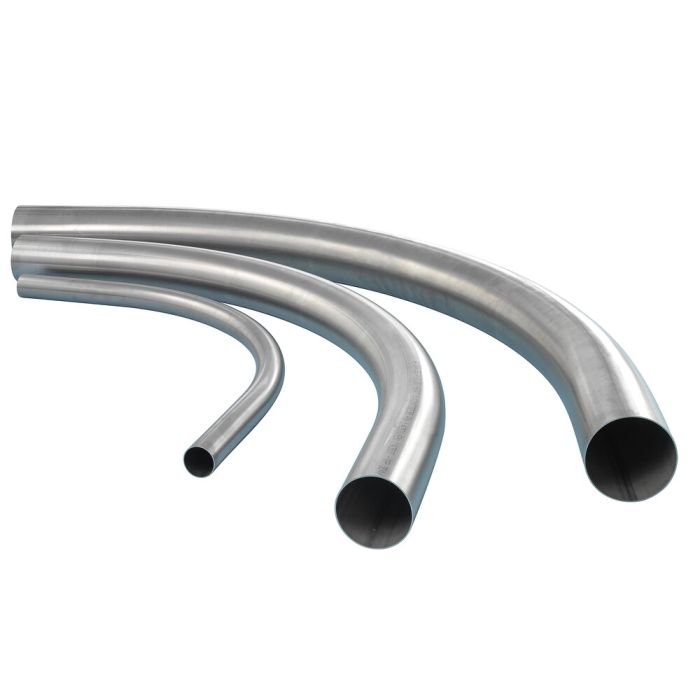

Rohrbogen Ø 168,3 x 2,60
Radius 500 mm, 90°
mit je 200 mm Schenkelverlängerung
Edelstahlrohr geschweißt, Innennaht geglättet
Werkstoff 1.4301
Durchmesser [mm] | 168.30 |
---|---|
Wandstärke [mm] | 2.60 |
Radius [mm] | 500.00 |
Winkel [°] | 90.0 |
Schenkelverlängerung (kurze Seite) [mm] | 200.0 |
Schenkelverlängerung (lange Seite) [mm] | 200.0 |
Werkstoff | 1.4301 (AISI 304) |
Schweißnaht | lasergeschweißt, geglättet |
Norm | EN 10217-7 |
Toleranz (Norm) | ISO 1127 / D3-T3 |
HVA-Niro® | no |
