DVK-HD® Ø 76,1
DVK-HD® Ø 76,1 | mit Zugentlastung - BL 200 mm | Nitril
Artikelnummer
407638H67
DVK-HD® Ø 76,1 ist verfügbar zum Kauf in Stufen von 1
Verfügbarkeit

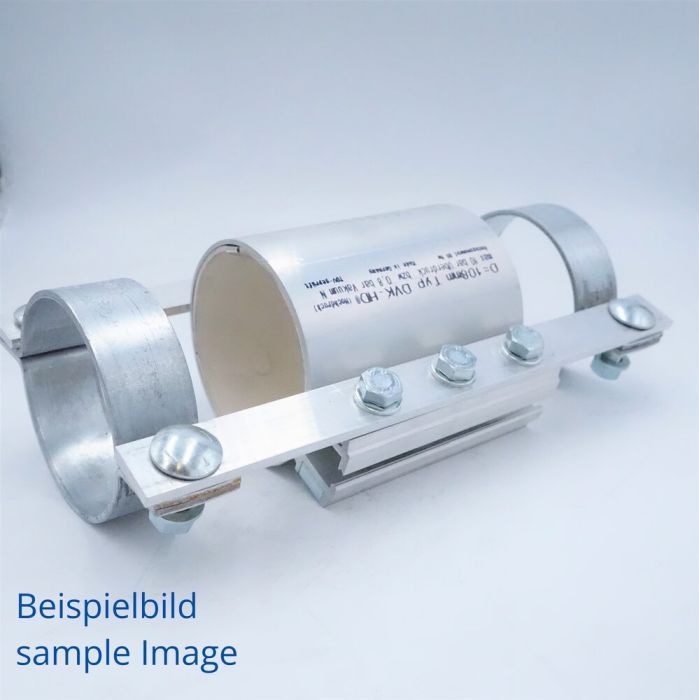

Aludruck-Kupplung Typ DVK HD mit Zugentlastung
zur Absicherung der axialen Kräfte,
Rohrschellen und Flacheisen zugkraftresistent,
für Rohraußendurchmesser 76,1 mm
mit heller Nitril-Dichtung,
Lebensmittelunbedenklich - UV-Beständig
Werkstoff: AlMgSi 0,5 F22
Schrauben galvanisch verzinkt,
Baulänge: 200 mm mit 4 Schrauben M12
Vakuumfest bis 8000 mm WS
Druckfest bis 22 bar
Temperaturbeständig bis 80° C
mit Erdungsband
bestehend aus :
1 Rohrkupplung und dem montierten Brückenteil
(2 Laschen aus Aluminium u. 2 Rohrschellen Stahl verz.)
zur Absicherung der axialen Kräfte,
Rohrschellen und Flacheisen zugkraftresistent,
für Rohraußendurchmesser 76,1 mm
mit heller Nitril-Dichtung,
Lebensmittelunbedenklich - UV-Beständig
Werkstoff: AlMgSi 0,5 F22
Schrauben galvanisch verzinkt,
Baulänge: 200 mm mit 4 Schrauben M12
Vakuumfest bis 8000 mm WS
Druckfest bis 22 bar
Temperaturbeständig bis 80° C
mit Erdungsband
bestehend aus :
1 Rohrkupplung und dem montierten Brückenteil
(2 Laschen aus Aluminium u. 2 Rohrschellen Stahl verz.)
| Typ | DVK-HD® |
|---|---|
| Ausführung | mit Zugentlastung |
| Durchmesser [mm] | 76.10 |
| Baulänge [mm] | 200 |
| Dichtungswerkstoff | Nitril |
| Werkstoff | AlMgSi 0,5 F22 |
| Druckfestigkeit [bar] | 22.0 |
| Vakuumbereich [bar] | -0.8 |
| Schrauben | Schrauben galvanisch verzinkt |
| Schraubenanzahl | 4 |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 80 |
| Eloxiert | no |
